Sie haben eine qualitativ hochwertige Küche erworben, die werkseitig so vorbereitet ist, dass bei korrekter Montage keinerlei Justierung notwendig ist. Dies gilt selbstverständlich auch für die Frontblenden an den Schubkästen und Auszügen. Sollte es dennoch erforderlich sein, so gehen Sie bitte folgendermaßen vor:

frontblenden 1

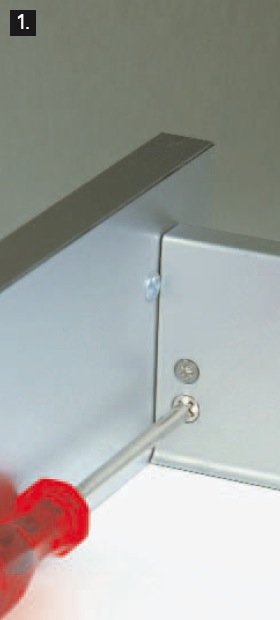

1. Höhenverstellung der Fronten:

In den Innenseiten des Schubkastens befinden sich auf jeder Seite im vorderen Bereich 2 Schrauben. Die oberen Schrauben mit einem Kreuzschlitzschraubendreher lösen und mit Hilfe der unteren Schrauben die Frontblende in der Höhe verstellen (+/- 2 mm). Nach Einstellung die oberen Schrauben wieder festdrehen. Für Auszüge gilt: Zargen mit Glasreling bzw. eckiger Reling 2 Feststellschrauben je Seite. Zargen mit runder Relingstange 1 Feststellschraube je Seite.

frontblenden 1

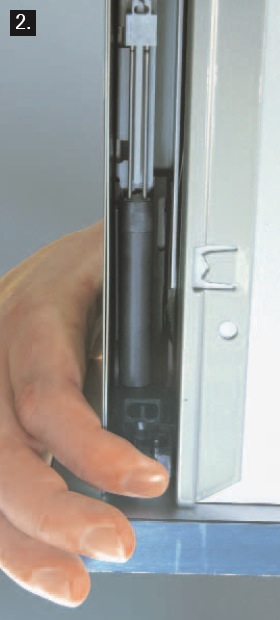

2. Seitliche Verstellung:

Unterhalb des Schubkastens befinden sich vorne auf jeder Seite zwei Klemmhebel. Drücken Sie die Klemmhebel leicht nach hinten, und die Seitenverstellung kann durch Verschieben der Frontblende von Hand vorgenommen werden (+/- 1,5 mm). Nach Einstellung die Klemmhebel loslassen. Gleiches gilt für den Auszug.

frontblenden 1

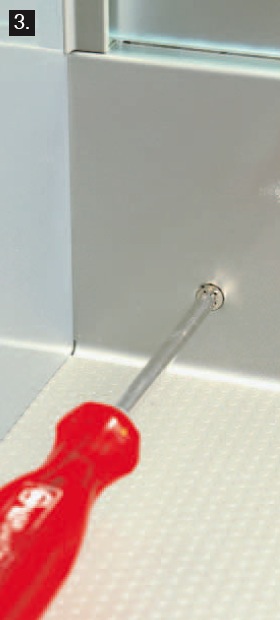

3. Neigungsverstellung:

Die Neigungsverstellung gilt nur für Auszüge. Für Zargen mit Glasreling bzw. eckiger Reling befindet sich auf jeder Innenseite der Auszüge im hinteren Bereich der Zarge eine Schraube zur Neigungsverstellung. Für Zargen mit runder Reling müssen die vorderen Relingkappen nach hinten geschoben werden. In der Abdeckkappe befinden sich bereits Verzahnungen für die jetzt sichtbare Sechskant Schraube. Mit Hilfe dieser Schrauben kann die Neigung der Blende eingestellt werden.
