Auch alle Schranktüren sind werkseitig auf Grundstellung montiert, so dass bei einer korrekten Montage keine zusätzliche Einstellung erforderlich ist. Sollte es dennoch notwendig sein, so gehen Sie bitte folgendermaßen vor:

Hinweis für Sie:
Justierungen nicht mit einem Akkuschrauber vornehmen und die Schrauben nicht überdrehen.

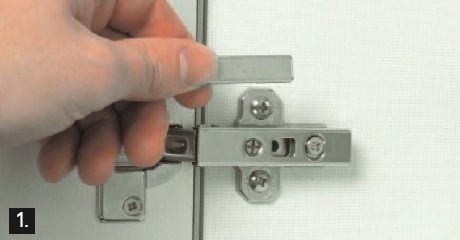

1.Vorbereitung

Zum Justieren entfernen Sie bitte die Abdeckkappe auf der Oberseite des Scharniers.

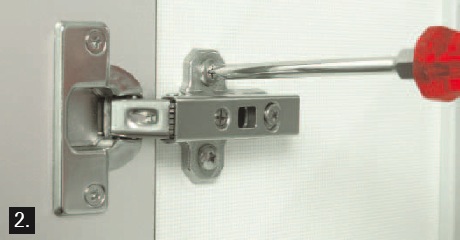

2. Höheneinstellung in vertikaler Richtung (+/-2mm)

Befestigungsschrauben an der Montageplatte leicht lösen und die Tür in der Höhe ausrichten. Anschließend Befestigungsschrauben wieder festziehen.




3. Horizontale Verstellung (+0,5/-3 mm)

Vordere Stellschraube so weit ein- oder ausdrehen, bis die Tür gerade hängt. Die Befestigungsschrauben an der Montageplatte brauchen nicht gelöst werden.

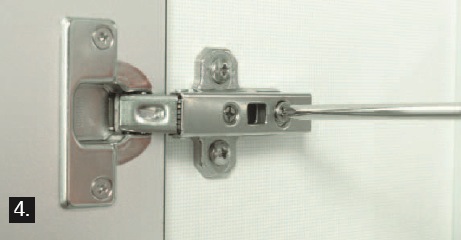

4. Tiefenverstellung (+/-2mm)

An der hinteren Excenterschraube können Sie den Abstand zwischen Korpus und Front einstellen.
